Sistema de sinterização de precisão para fabricação

Máquina de sinterização de filme

1. Visão geral do equipamento

A Máquina de Sinterização de Filme é usada principalmente para a produção de vários tipos de fios de sinterização de filme. Nossa linha de equipamentos de sinterização inclui Máquina de sinterização de alta eficiência , Máquina de sinterização para materiais magnéticos , Máquina de sinterização de sinterização uniforme e Máquina de sinterização de correia de malha com largura de correia de 500-2000 mm , cobrindo equipamentos diversificados de sinterização para fios, materiais magnéticos e produção industrial de sinterização contínua. Ele adota tecnologia de controle de servo motor, com cada cabeçote acionado por um servo motor independente. A unidade principal é controlada através de uma tela sensível ao toque e sistema PLC, o que garante operação precisa e configuração conveniente de parâmetros.

Este equipamento apresenta múltiplas vantagens, incluindo alta eficiência de produção, procedimentos de operação simples, uma ampla gama de capacidades de produção, ajuste flexível de parâmetros e uma baixa taxa de falhas, tornando-o adequado para produção contínua de longo prazo. Compartilhando tecnologia de sinterização industrial madura com Máquina de sinterização de alta eficiência , este equipamento de sinterização de filme mantém desempenho de funcionamento estável e eficiente durante ciclos de trabalho prolongados.

2. Fluxo do Processo

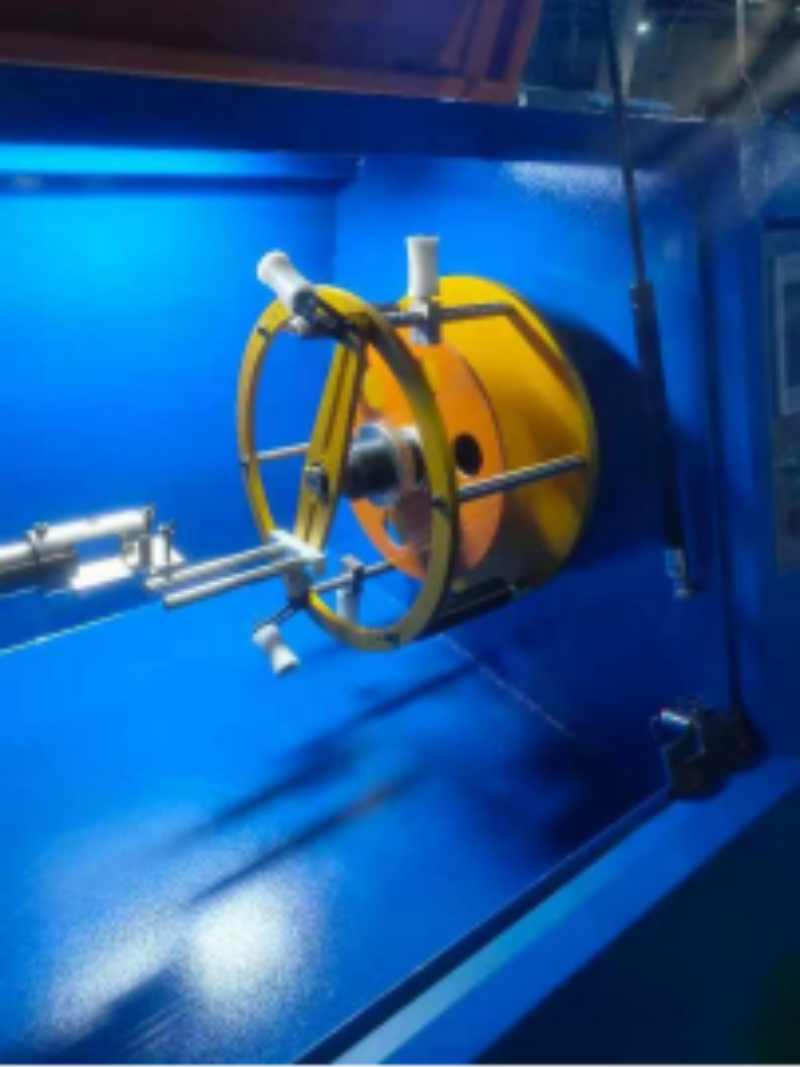

O processo de produção da máquina é o seguinte: Centralização de compensação → Localizador de viscosidade bruta → Alisador → Limpador → Cabeça de gravação de filme concêntrico 1 → Cabeça de gravação de filme concêntrico 2 → Tração principal pneumática → Aquecimento por indução de alta frequência → Rolo de borracha de silicone resistente a altas temperaturas 1 → Forno de radiação 1 → Rolo de borracha de silicone resistente a altas temperaturas 2 → Forno de radiação 2 → Rolo de borracha de silicone resistente a altas temperaturas 3 → Resfriamento a água → Dispositivo de secagem → Tração auxiliar pneumática → Contagem de medidores → Monitoramento de resistência de tensão on-line → Centralização de captação.

Com aquecimento otimizado e estrutura de sinterização em temperatura constante, esta máquina realiza um efeito de aquecimento uniforme, semelhante ao princípio de funcionamento da Máquina de Sinterização Uniforme . Evita efetivamente o superaquecimento local, garante qualidade de sinterização consistente e desempenho estável do produto acabado. Para cenários de processamento de material magnético, a Máquina de Sinterização para Materiais Magnéticos pode ser selecionada para atender a diferentes requisitos de habilidade de sinterização. Em termos de produção contínua em grande escala, a máquina de sinterização de correia de malha com largura de correia de 500-2000 mm fornece transmissão de ampla faixa e capacidade de sinterização contínua.

3. Faixa de produção

3.1 Parâmetros de fio desencapado

Largura do condutor 3 ～ 20 mm, Espessura do condutor 1 ～ 10 mm, Área de seção única 3 ～ 100 mm², Diâmetro do fio redondo 1 ~ 8 mm.

3.2 Material de isolamento

Aplicável a filme de poliimida e membrana composta de filme de poliimida; Espessura do isolamento 0,025 ~ 0,13 mm, largura de banda 10 a 30 mm; Compatível com base de filme único e bandeja de filme.

3.3 Camadas de isolamento

2 camadas (ou camada única opcional).

3.4 Métodos de empacotamento

Envolvimento contínuo e envoltório sobreposto estão disponíveis.
