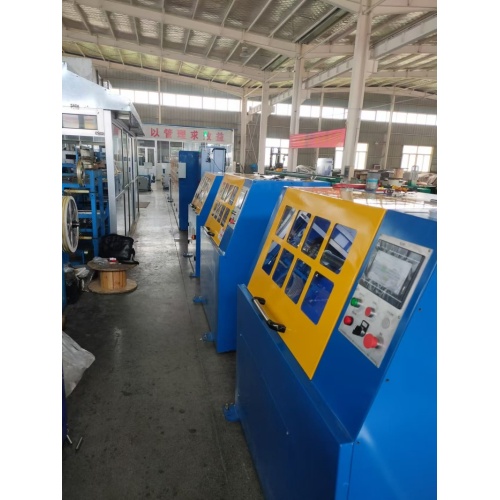

Máquina de sinterização de alta eficiência para uso industrial

Máquina de sinterização de filme

1. Visão geral do equipamento

Esta máquina é usada para fabricar vários modelos de fio de sinterização de filme. Nossa série de máquinas de sinterização inclui Máquina de sinterização de alta eficiência , Máquina de sinterização para materiais magnéticos , Máquina de sinterização de sinterização uniforme e Máquina de sinterização de correia de malha com largura de correia de 500-2000 mm para atender às diversas demandas de sinterização industrial. Esta máquina é controlada por servo motor, cada cabeçote acionado por servo motor, o host é controlado através de tela sensível ao toque e PLC. Como uma típica máquina de sinterização de alta eficiência , este equipamento tem muitas vantagens, tais como: alta velocidade de produção, fácil operação, faixa de produção, grande faixa de ajuste e baixa taxa de falhas.

2. Fluxo do processo

Centralização compensadora - localizador de viscosidade bruta - alisador - limpador - cabeçote de gravação de filme concêntrico 1 - cabeçote de gravação de filme concêntrico 2 - tração principal pneumática - aquecimento por indução de alta frequência - rolo de borracha de silicone resistente a altas temperaturas1- forno de radiação 1-rolo de borracha de silicone resistente a altas temperaturas 2 - forno de radiação 2-rolo de borracha de silicone resistente a altas temperaturas 3 - resfriamento de água - dispositivo de secagem - tração auxiliar pneumática - contagem de medidores - monitoramento de resistência de tensão on-line - centralização. Adotando uma estrutura de aquecimento de forno de radiação dupla, o equipamento obtém um desempenho de aquecimento estável e equilibrado, o que o faz funcionar como uma Máquina de Sinterização Uniforme qualificada com temperatura uniforme e qualidade de sinterização consistente. Além disso, pode ser atualizado e personalizado em Máquina de Sinterização para Materiais Magnéticos, especialmente para produção de sinterização de materiais magnéticos.

3. Faixa de produção

1) Parâmetro de fio desencapado

Largura do condutor:3 ～ 20mm

Espessura do condutor: 1 ～ 10mm

Seção única: 3 ～ 100 mm²

Diâmetro do fio redondo: 1 ~ 8mm

2) Tanto o filme de poliimida quanto a membrana composta de filme de poliimida são adequados

Espessura do isolamento 0,025 ~ 0,13 mm, largura da banda: 10 a 30 mm. Tanto a almofada de filme único quanto a bandeja de filme são adequadas.

3) Camadas de isolamento: 2 camadas (ou apenas uma única camada)

4) A forma de embrulhar: embrulho sem costura, embrulho sobreposto.

Para produção contínua em massa, fornecemos máquina de sinterização de correia de malha compatível com largura de correia de 500-2000 mm com ampla largura de banda, alta capacidade de carga e desempenho de transporte estável.
