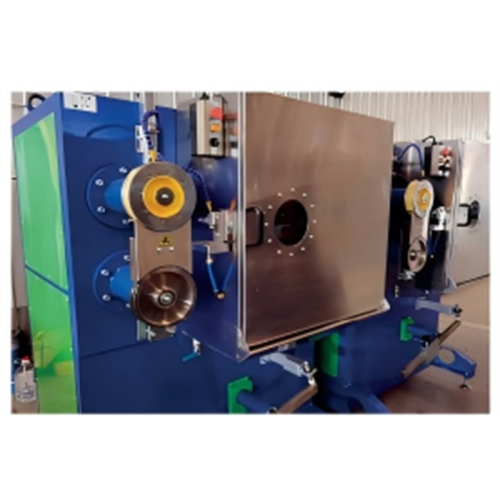

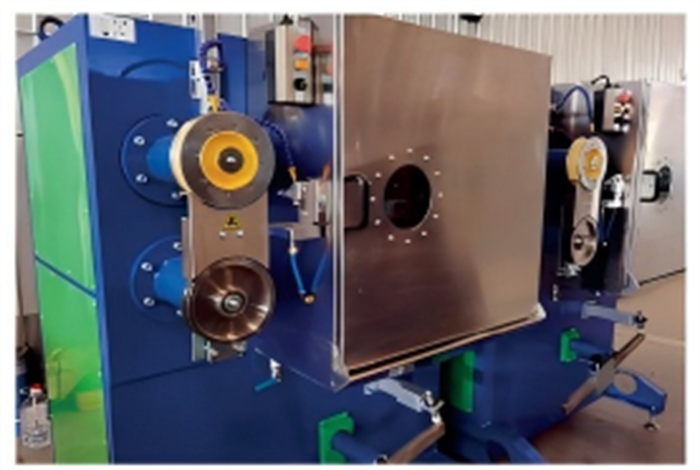

Máquina de esmaltação horizontal de fio redondo de alta velocidade

Alta velocidade horizontal tipo 5/4-4/24C

Máquina de esmaltagem com desenho embutido

1. Breve introdução

Este equipamento é uma máquina de esmaltagem de alto desempenho especialmente projetada para processamento de esmaltação de fios de metal fino. Como uma máquina de esmaltação horizontal profissional para chapas de metal , ela integra funções de trefilação e esmaltação para realizar uma produção completa. É adequado para processamento de fio de cobre e atua como uma máquina de esmaltagem estável para fio de cobre . Enquanto isso, este dispositivo versátil também pode atender aos requisitos de produção de fio plano, servindo como uma máquina de esmaltagem eficiente para fio plano .

• Variedade de produção:PU,PEI,PEI+PAI,PEl+PAl+SL,Cu&Al
• Faixa de fio: φ0,10 ～ 4φ0,25 mm
• Linhas de produção: 4 linhas (linha única/forno único)
• Fio de entrada máximo da unidade de trefilação:φ0,50mm
• Passagens máximas de desenho: 15, alongamento NO.1-NO.14: 1,15, alongamento NO.15: 1,10
• Passes de revestimento: 24 passes (BC: 24, MC: 10, TC: 6, matriz)
• Passo do fio: 9mm
• Velocidade mecânica: Máx. 1000m/min
• Bobina de recolhimento: PT10 ~ PT60
• Modo de coleta:Sistema automático de troca de bobina

2. Principais recursos

• Baixo consumo de energia
• Poluição zero dos gases de escape: Segundo catalisador com receita especial, afetivo apenas a 320 ℃ e acima, sem aquecimento elétrico extra, garante uma descontaminação completa, igual à poluição zero dos gases de escape.
• Melhorias no isolamento térmico do forno: Todos os algodões isolantes utilizam material de fibra cerâmica; Engrossar a zona de isolamento dos aquecedores na parte superior do forno, reduzindo efetivamente a perda de energia da Esmaltadora .
• Alterne a posição do rolo do cabrestante e do aplicador, a passagem final do revestimento vai para o carretel através do resfriador de fio inferior, reduza a temperatura do fio na bobina. Este layout otimizado melhora a estabilidade da esmaltadora horizontal para chapas metálicas .
• Óleo lubrificante revestido com controle de fluxo, garantindo bom funcionamento do fio para a Esmaltadora para fio de cobre .
• Funções de gerenciamento: Interface Earthnet disponível para controle remoto; Detecção, armazenamento e coleta da quantidade de consumo de energia e consumo de energia da unidade.
• Controle de temperatura do fio, garantindo excelente qualidade de esmaltagem para processamento de fio plano da Esmaltadora para fio plano .
• Limite automático da travessia ao encerrar
• Função de revestimento autoadesivo opcional

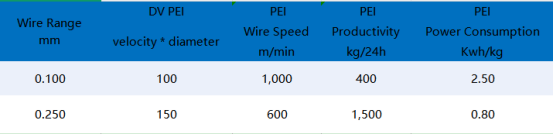

3. Folha de Produção e Consumo de Energia (4 Linhas)
