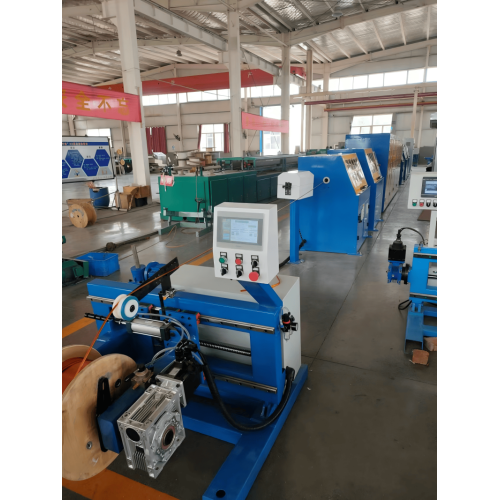

Equipamento inovador de gravação automática para sinterização de filmes

Máquina de sinterização de filme

1. Visão geral do equipamento

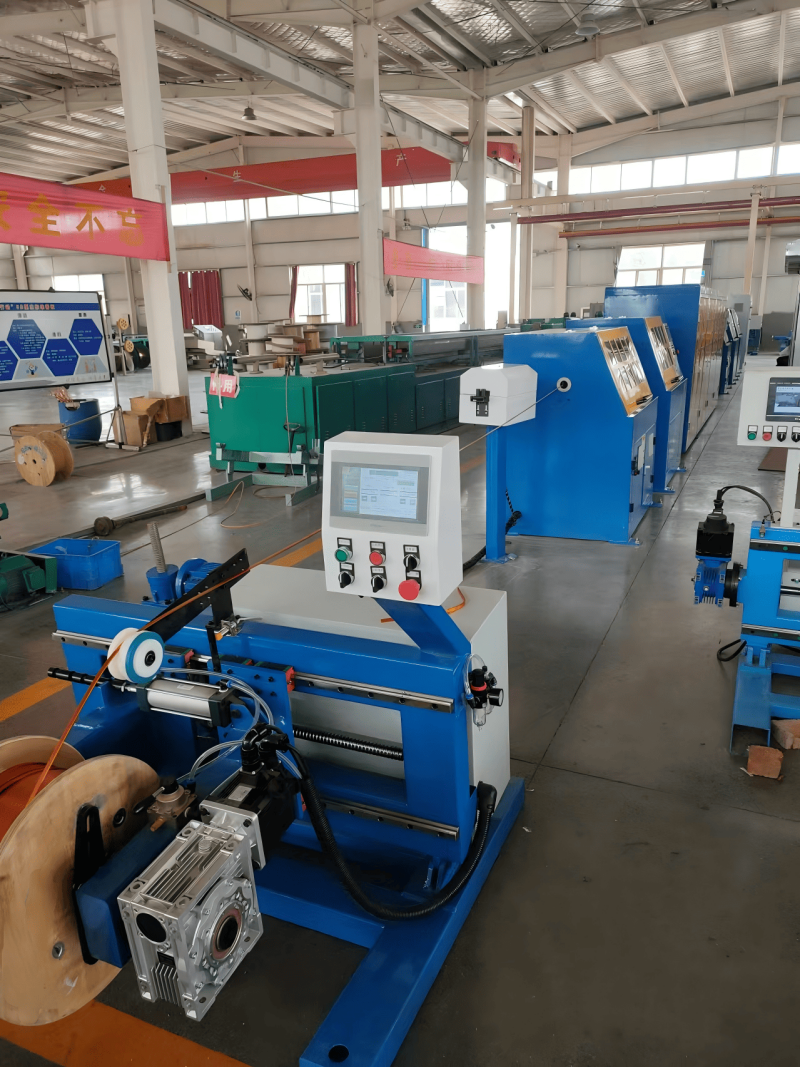

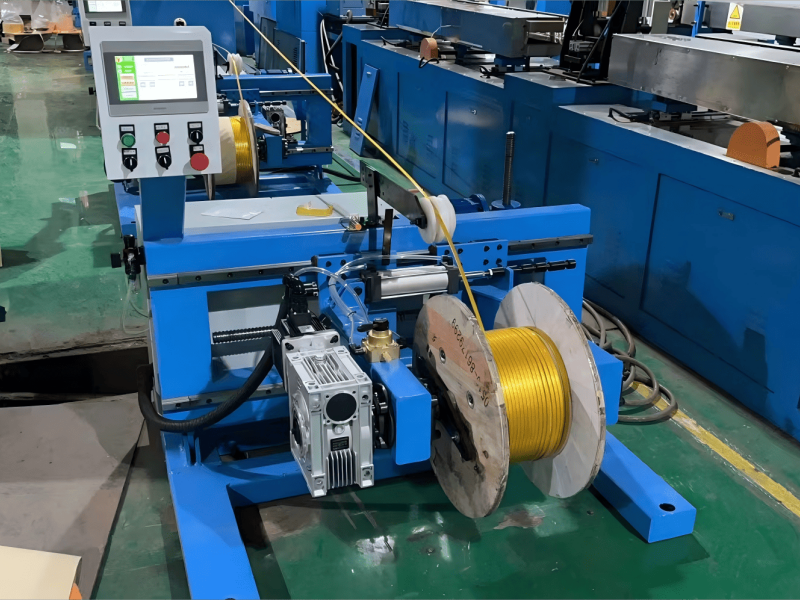

A Máquina de Sinterização de Filmes é projetada especificamente para produzir vários tipos de fios de sinterização de filmes. É equipado com controle de servo motor, onde cada cabeçote de rosqueamento é acionado por um servo motor, e a unidade principal é operada por meio de uma tela sensível ao toque e sistema PLC. Este equipamento pertence à nossa linha de produtos de máquinas de sinterização profissional, incluindo Máquina de sinterização de alta eficiência , Máquina de sinterização para materiais magnéticos , Máquina de sinterização de sinterização uniforme e Máquina de sinterização de correia de malha com largura de correia de 500-2000 mm , cobrindo demandas diversificadas de processamento de sinterização para diferentes materiais industriais. As principais vantagens deste equipamento incluem alta velocidade de produção, operação fácil de usar, ampla gama de produção, recursos de ajuste flexíveis e baixa taxa de falhas.

2. Fluxo do Processo

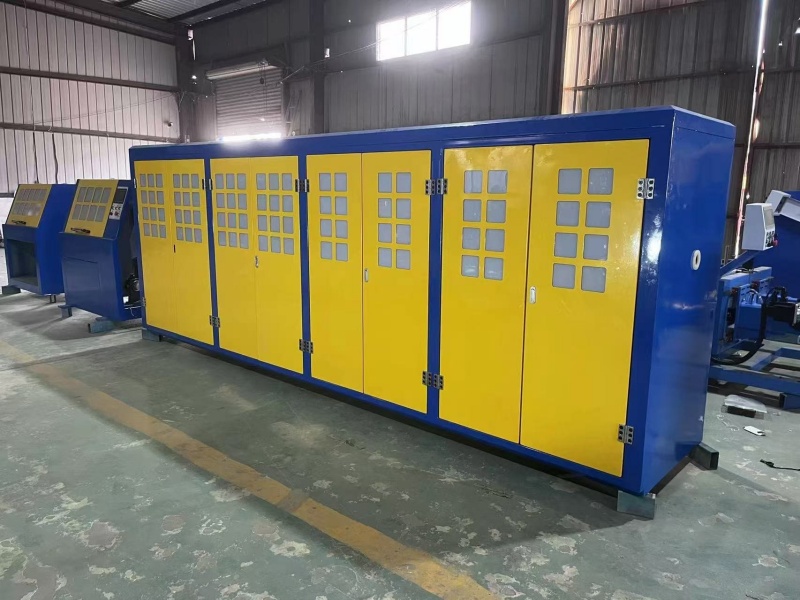

Centralização compensada → Localizador de viscosidade bruta → Alisador → Limpador → Cabeça de gravação de filme concêntrico 1 → Cabeça de gravação de filme concêntrico 2 → Tração principal pneumática → Aquecimento por indução de alta frequência → Rolo de borracha de silicone resistente a altas temperaturas 1 → Forno de radiação 1 → Rolo de borracha de silicone resistente a altas temperaturas 2 → Forno de radiação 2 → Rolo de borracha de silicone resistente a altas temperaturas 3 → Resfriamento a água → Dispositivo de secagem → Tração auxiliar pneumática → Contagem de medidores → Monitoramento de resistência de tensão on-line → Centralização. O processo tecnológico maduro e compacto garante um efeito de aquecimento uniforme, que é consistente com o princípio de processamento da Máquina de Sinterização Uniforme . Enquanto isso, o sistema de circulação otimizado melhora a eficiência da produção, atendendo ao padrão de desempenho da Máquina de Sinterização de Alta Eficiência .

3. Faixa de produção

Parâmetro do fio desencapado : Largura do condutor 3 ～ 20 mm, Espessura do condutor 1 ～ 10 mm, Seção única 3 ～ 100 mm², Diâmetro do fio redondo 1 ~ 8 mm.

Aplicabilidade do material : Adequado para filme de poliimida e membrana composta de filme de poliimida; Espessura do isolamento 0,025 ~ 0,13 mm, largura de banda 10 a 30 mm; Compatível com base de filme único e bandeja de filme.

Camadas de isolamento : 2 camadas (ou apenas camada única).

Métodos de embalagem : Embalagem contínua e embalagem sobreposta.

4. Introdução à correspondência de produtos

Além de equipamentos de sinterização de filmes, fornecemos vários tipos de máquinas de sinterização industrial. A Máquina de Sinterização customizada para Materiais Magnéticos é desenvolvida especialmente para sinterização de materiais magnéticos; A Máquina de Sinterização Uniforme atinge temperatura constante e efeito de sinterização uniforme; A máquina de sinterização de alta eficiência reduz o consumo de energia e melhora a produção; Máquina de sinterização de correia de malha com largura de correia de 500-2000 mm suporta alimentação e sinterização contínuas de grande formato. Todas as máquinas de sinterização são amplamente utilizadas nas indústrias de novas energias, materiais eletrônicos, materiais magnéticos e processamento de fios.
