Máquinas de fios de ímã

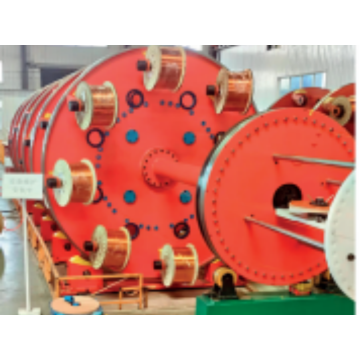

A máquina é especial para a produção de condutores continuamente transpostos. Formulário fabricado vários fios individuais de fios enjativos retangulares. que são contranspostos e em espiral colados com papel para fins elétricos e etc.

Principal Parâmetro Técnico:
1. Número de elementos do condutor: 5 ～ 64 ou por ordem
2. 4 ～ 12mm Dimensão dos elementos do condutor espessura: 1 ～ 2,5 mm Largura ： 4 ～ 12mm
3. Velocidade da gaiola torcida: 1 ～ 10r/min (ajustado continuamente)
4. Camadas de papel de lapidação: ≤ 36
5. PHAMPO DE TRANSPOSIÇÃO: 50 ～ 250mm
6. Velocidade de produção: 1 ～ 15m/min

Este equipamento é usado para a fabricação de vários modelos de papel de papel/filmes abordados/retangulares de cobre/alumínio, os fios acabados são adequados para transformador de tipo seco, transformadores imersos de óleo, reatores etc.
Faixa de produção
1. Parâmetro do fio da barra
Largura do condutor: 3,5 ～ 25mm
Espessura do condutor: 1 ～ 8mm
Seção de fio único: 5,0 ~ 100,0 mm²
Resistência ao escoamento: 60 ~ 200n/mm²
2. Material de isolamento: papel de cabo, filme e papel nomex são adequados. Espessura do isolamento: 0,06 mm-0,15 mm, largura da banda: 8 ～ 32mm.
3. Camadas de isolamento: 4 camadas para uma cabeça de gravação
4. Faixa de inclinação da cabeça de gravação: 6 ～ 45.
5. Diâmetro da almofada: 320 mm (máximo)
6. Diâmetro do núcleo da almofada: 75mm
7. Velocidade máxima da cabeça de gravação: 800rpm/min
8. Velocidade da linha: 0-16m/min

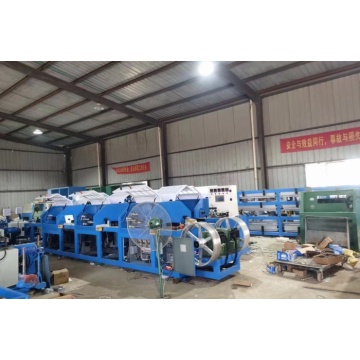

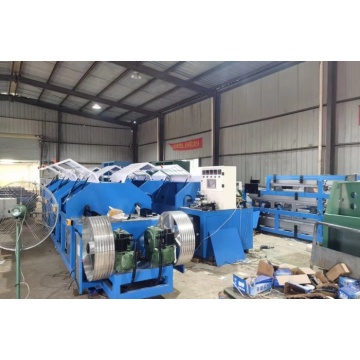

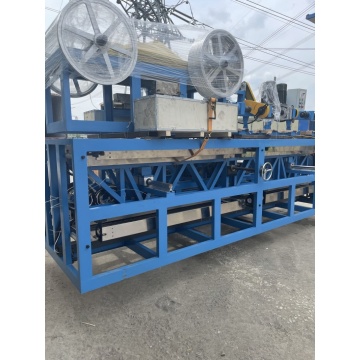

Uma máquina possui duas linhas de produção, pode produzir fios cobertos de fibra de vidro dupla, fio coberto de fibra de vidro duplo de filme, etc. Existem dois tipos de cabeça de fibra de vidro: concêntrica e excêntrica, para atender aos requisitos diferentes.
Faixa de produção
1. Parâmetro de fio descalço
Largura do condutor (lado B): 3 ～ 14mm
Espessura do condutor (um lado): 1 ～ 10mm
Área secional: 3 ～ 100mm²
Razão de largura / espessura: 0,4 ~ 12
2. Material de isolamento: fibra de vidro, poliéster, filme é adequado.
3. Tamanho do rolo de fibra de vidro/poliéster:
Tamanho do orifício interno: £ 45mm
Rolo de comprimento: 75 mm
Comprimento do tubo: 95 mm
4. Faixa de pitch of film taping Head: 4 ～ 30
5. Faixa de inclinação da cabeça de fibra de vidro: 3 ～ 12

Esta linha de produção inclui uma seção de linha única e uma seção de combinação. Cada cabeça de gravação pode envolver até 4 camadas, e a seção de combinação pode ser projetada com 2-4 cabeças de gravação de acordo com os requisitos do cliente. O produto final é usado principalmente para vários tipos de transformadores.

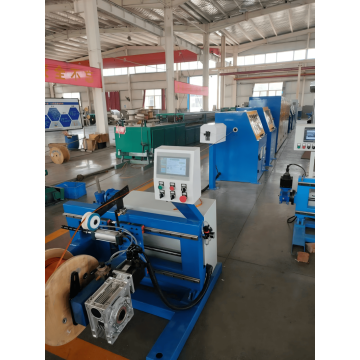

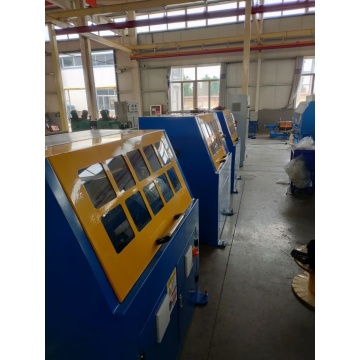

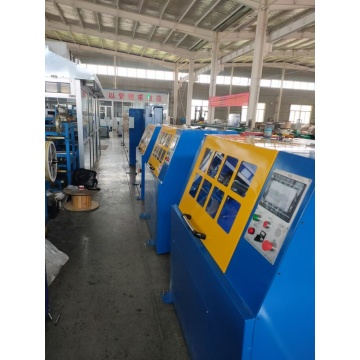

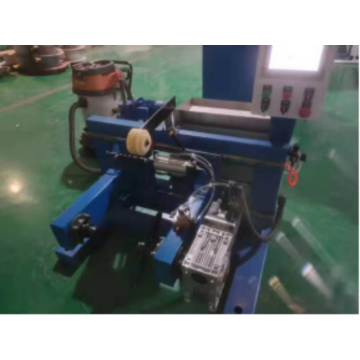

Esta máquina é usada para fabricar vários modelos de fios de sinterização de filme ou máquina de sinterização de filmes+fios. Os produtos finais são usados ​​principalmente no motor de tração, gerador de vento, motor submersível, motor à prova de explosão, etc.
Gama de produção:
1. Parâmetro de fio vazio:
Largura do condutor: 3 ～ 20mm
Espessura do condutor: 1 ～ 10mm
Seção única: 3 ～ 100mm²
Diâmetro redondo de fio: 1 ~ 8mm
2. Tanto o filme de poliimida quanto a membrana composta de filme de poliimida são adequados
Espessura do isolamento 0,025 ~ 0,13 mm, largura da banda: 10 a 30 mm. Tanto o filme único quanto a bandeja de filmes são adequados.
3. Camadas de isolamento: 2 camadas (ou apenas camada única)
4. A maneira de embalagem: embalagem sem costura, sobreposição de sobreposição.
