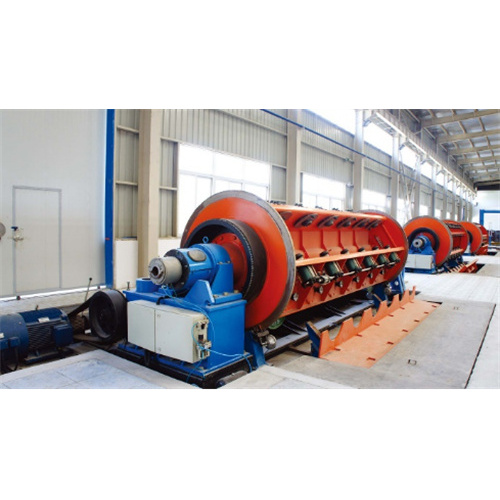

Máquina de torcer estrutura rígida para produção de cabos

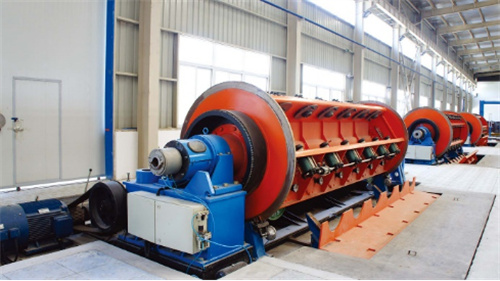

Máquina de torcer de estrutura rígida

1. Aplicação

Esta máquina de torcer de estrutura rígida pertence a um equipamento de torcer tipo gaiola de alta qualidade . É especialmente projetado para torcer e compactar condutores em formato de cobre e alumínio ou condutores redondos. Como uma máquina prática de torcer estruturas com alta eficiência , ela é amplamente aplicada na produção de cabeamento de cabos de alta precisão. Otimizada com estrutura rotativa de alta velocidade, pode ser usada como uma máquina profissional de torcer gaiola de alta velocidade para trabalhos de cabeamento contínuo. Enquanto isso, a distribuição de energia razoável e o design de economia de energia tornam este equipamento de torção com eficiência energética típico para fábricas de cabos.

2. Recursos da máquina

Toda a máquina é acionada por motor individual, com estrutura simples e operação conveniente. Controlador programável e comando unificado com tela de toque, tecnologia avançada de controle eletrônico, operação confiável, o que otimiza muito a experiência de uso deste equipamento de torção tipo gaiola .

Carga e descarga geral de bobinas, fixação e afrouxamento pneumático, proteção de travamento duplo mecânico e pneumático, operação conveniente e segura, alta eficiência de produção. Este projeto melhora ainda mais o desempenho de trabalho da Máquina Torçadeira de Estrutura com Alta Eficiência .

O corpo rotativo adota placa flexível soldada integralmente e processada após recozimento integral, com boa concentricidade, baixa tensão e alta resistência, adequada para rotação em alta velocidade. É a principal vantagem da máquina de torcer gaiola de alta velocidade .

O dispositivo de admissão rotativo usa vedação da face final do tipo compensação, resfriamento de gás, bom desempenho de vedação e longa vida útil.

Controle contínuo em tempo real da válvula proporcional de entrada para tensão de desbobinamento para obter tensão constante de desbobinamento de linha única, da bobina cheia até a bobina vazia.

Função de detecção automática de desconexão eletrônica de bobina única, proteção de parada rápida. O sistema de controle inteligente reduz efetivamente o consumo de energia e realiza as características do equipamento de torção com eficiência energética .

3. Principais dados técnicos

3.1 Diâmetro. De fio único

Cu Φ1,8 ～ Φ4,6mm

Al Φ2,0 ～ Φ5,0mm

3.2 Máx. Encalhe OD Φ35mm

3.3 Passo de torção ajustável sem etapas

3,4 Máx. Rev das gaiolas

Tipo de encalhe Al(Completo:240kg) Cu(Completo:600kg)

6B 290 r/min 230 r/min

12B 250 r/min 210 r/min

18B 220 r/min 190 r/min

3,5 Máx. Rev da cabeça de gravação 800r/min

3.6 Passo de gravação ajustável sem etapas

3,7 Máx. Velocidade da linha de transporte 60m/min

3.8 Diâmetro da roda do cabrestante. Φ2000mm

3.9 Bobina de desembolso no quadro PND630

3.10 Bobina de retorno central PND630

3.11 Bobina de recolhimento PN1000 ～ PN2000

3.12 Potência do motor 6B 75kW (ACVF)

3.13 Potência do motor 12B 90kW (ACVF)

3.14 Potência do motor 18B 90kW (ACVF)

3.15 Potência do motor de gravação 15 kW (ACVF)

3.16 Motor cabrestante 90 kW (ACVF)

3.17 Altura central 1000mm
