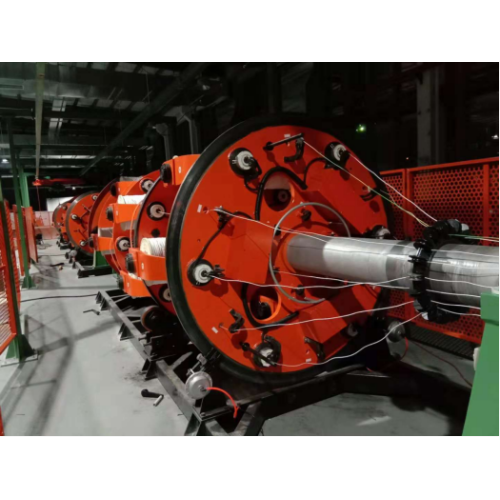

Máquina avançada de torcer gaiola

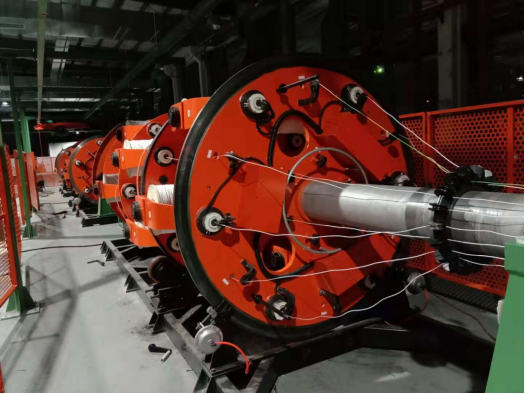

Máquina de torcer gaiola

1. Finalidade do equipamento

Esta máquina é usada principalmente para torcer e cabear núcleos de fios isolados ou para torcer fios de alumínio com núcleo de aço, cobre nu e fio de alumínio nu.

2. Principais parâmetros técnicos

2.1 Diâmetro máximo do fio único: Φ8mm

2.2 Velocidade máxima de rotação da gaiola de torção: tipo de 6 discos 85 r/min
Tipo de 12 discos 75 r/min

2.3 Velocidade rotacional máxima da cabeça de gravação: 500 r/min

2.4 Velocidade máxima da linha de tração: 35 m/min

2,5 Especificação de bobinas de fio dentro da gaiola de torção: PN630

2.6 Especificação do carretel de compensação central: PN800～PN1600

2.7 Especificação do carretel de recolhimento: PN1250～PN2500

2.8 Potência do motor: 6 discos 30KW (CA)
12 discos 37kW (CA)
Gravação 7,5KW (CA)
Dispositivo de tração 45 kW (CA)

2.9 Altura do centro do equipamento: 1000mm

3. Componentes principais

3.1 Φ 1600 estrutura de compensação tipo eixo final 1 conjunto

3.2 Grade de arame tipo poço 1 conjunto

3.3 Corpo do guincho 6 D, 12 D, 1 conjunto para cada

3.4 Assento de molde de pressão 2 conjuntos

3.5 Dispositivo de gravação não metálico 1 conjunto

3.6 Conjunto de medidor 1

3.7 Φ2000dispositivo de tração de roda dupla 1 conjunto

3.8 Φ 2500 rack de compensação e compensação tipo eixo final 1 conjunto

3.9 sistema de controle elétrico 1 conjunto

3.10 Cerca de segurança 1 conjunto
